解决什么问题

传统静电油烟净化设备普遍面临三大困扰：

一是人工清洗成本高。电场需要定期拆机人工清洗，停业费时，专业清洗费用高，长期是一笔不小的运维支出。

二是净化效率逐渐衰减。油污持续堆积在极板表面，若不及时清洗，净化效率下降，排放易超标，面临环保抽检整改风险。

三是运维管理繁琐。清洗周期难以把控，多设备项目需要专人跟进，管理成本高，容易顾此失彼。

KL-D-Q 系列以水力自清洗为核心，从根源解决上述问题：设备按设定周期自动喷淋清洗电场，无需拆机、无需专人操作；净化效率长期稳定，降低环保抽检超标风险；节省 80% 以上运维人工，让设备真正做到“装好即用、长期省心”。

核心技术

（一）水力自转喷淋自清洗系统【核心差异化】

设备内置 650mm 加长水力自旋转喷淋臂，摒弃电机、齿轮驱动结构，依靠纯水力反作用力驱动运转，结构极简、零磨损、不易卡死、免日常维护，故障率低。

· 360° 全覆盖冲刷：喷淋臂采用统一切向斜孔设计，通水后匀速旋转，超长臂体全覆盖电场工作区域，无死角冲刷极板正反面。

· 防堵喷淋孔：Φ2.2mm 防堵喷淋孔，可适配清水、除油剂混合热水清洗，快速溶解极板表面固化厚重油垢。

· 不锈钢旋转接头：内置石墨四氟防腐密封结构，耐油污、耐酸碱腐蚀，长期高频旋转不渗水、不抱死。

设备支持两种清洗模式：

· 定时清洗：1-15 天周期自由设定，可设置打烊后夜间自动运行，适合常规营业门店、食堂。

· 手动一键清洗：通过触控面板一键启动清洗流程，适合临时需要深度清洁的场景。

完整自动清洗流程：停机静电放电→自动进水→自动配比除油剂→360° 高压旋转喷淋冲刷→污水集中排放→风机风干复位。全程无需人工干预，真正实现智能化无人值守运维。

（二）多级静电净化，长期稳定达标

· 前置均流滤网：拦截大颗粒油雾、粉尘杂质，均衡进风风速，避免气流紊乱。

· 高密度静电电场：采用 0.4-1.0mm 不锈钢电场，一体冲压成型，12 道折弯工艺加强型结构，通过高压电离吸附微米级油烟颗粒。

· 达标指标：净化效率≥98%，异味去除率 60% 以上，符合 GB 18483-2001《饮食业油烟排放标准（试行）》，支持低空直排。

（三）电气安全配置

· 第六代闭环数字恒压电源，电压输出稳定，适配复杂用电环境。

· 停机自动释放残余静电，消除检修触电隐患。

· 短路、漏电、打火 0.05 秒极速断电保护。

· 高频陶瓷绝缘子，防水防油耐高温，杜绝爬电、漏电、击穿故障。

（四）油水分离排污，运维极简

· 腔体底部采用斜坡集污结构，清洗后含油污水自动汇集。

· 标配 DN50（2 寸）排水口，污水定向排出。

· 日常只需定期开门检查、清理集油区域，无需拆机刮油、擦拭极板。

（五）全不锈钢机身，坚固耐用

· 整机外壳、腔体、风道、喷淋管路全部采用不锈钢一体折弯满焊成型，抗腐蚀、耐高温、防锈耐用，适配长期油烟水汽工况。

· 整机 IP65 防水等级，有效隔绝喷淋水汽侵入电路。

· 模块化可拆卸结构，滤网、电场、喷淋臂均可独立拆装，检修维护便捷。

（六）智能可视化管理

· 7 英寸工业触控屏，风机、高压电源、喷淋水泵运行状态实时显示。

· 支持手动一键清洗、故障代码预警，操作简单易懂。

· 可选配物联网模块，实现远程监控与数据分析。

· 具备故障自诊断、缺水保护、水泵故障保护、腔体溢水报警、过载短路保护等多重安全机制。

技术参数

表1 KL-D-Q 系列规格参数表

设备型号	额定风量	电场配置	外形尺寸长×宽×高(mm)	进出风法兰(mm)	箱体结构
KL-D-Q60	6000 m³/h	双组静电电场	970×870×850	520×750	单层箱体
KL-D-Q80	8000 m³/h	双组静电电场	970×870×850	720×750	单层箱体
KL-D-Q160	16000 m³/h	四组静电电场	1580×970×850	1330×600	单层箱体
KL-D-Q200	20000 m³/h	四组静电电场	1020×970×1700	870×1600	双层叠装箱体
KL-D-Q240	24000 m³/h	八组静电电场	1170×970×1700	930×1450	双层叠装箱体
KL-D-Q320	32000 m³/h	八组静电电场	1580×970×1700	1330×1450	双层叠装箱体

配套外置清洗主机水箱：外形尺寸 980×990×850mm，集成清洗水泵、储水箱、控制系统，与净化主机联动运行。

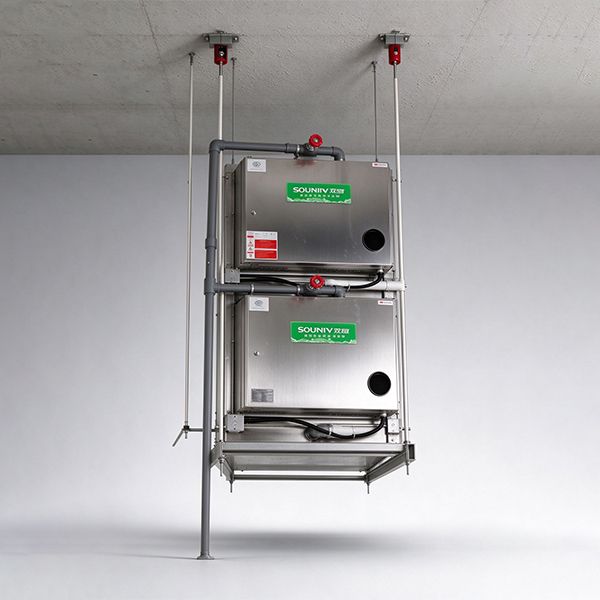

备注：以上尺寸均取自 CAD 工程图纸；整机材质为不锈钢；法兰为标准管道对接接口；设备支持落地安装与吊装改造，支持非标尺寸定制。

表2 自动清洗 VS 传统人工清洗对比

对比项目	KL-D-Q 全自动自清洗	传统人工拆机清洗
清洗时间	夜间自动运行，不占用营业，单次十几分钟	需停业拆机，耗费数小时
人力成本	无需专人操作，节省 80% 以上运维人工	需专业人员上门，每次产生清洗服务费
清洗效果	360° 无死角冲刷，顽固油污充分溶解，持续维持高净化效率	易有清洗死角，冲洗不彻底；拆装磕碰易损伤电场
设备损耗	无需频繁拆机，有效延长电场与整机寿命	反复拆装易造成电场变形、绝缘子破损
环保风险	设备始终保持高效状态，降低抽检超标风险	清洗周期难把控，油污堆积易排放超标、罚款整改

适用场景与选型

表3 适用场景与推荐型号

场景类型	推荐型号	说明
中小型餐饮门店	KL-D-Q60 / Q80	单店后厨排烟，风量匹配合理
中型食堂、餐饮档口集群	KL-D-Q160 / Q200	学校食堂、单位食堂、美食广场
大型食堂、中央厨房	KL-D-Q240	大型学校、政企综合食堂
商业综合体、集中排烟系统	KL-D-Q320	多商户集中厨房、商业综合体美食城

典型应用场景：企事业单位食堂、学校食堂、大型饭堂；商业综合体、美食广场、中央厨房；中餐酒楼、川菜湘菜、火锅店、烧烤店等重油烟后厨；食品加工油雾治理；新装厨房、老旧厨房改造均可适配。

应用案例

案例一（商业综合体美食广场集中排烟）：某大型商业综合体美食广场多商户集中后厨，排烟点位多、油烟负荷波动大。采用 KL-D-Q320 设备集中排烟净化，按营业时段设定夜间自动清洗，净化效率长期稳定，商户后厨无需停业清洗，物业集中管理便捷。

案例二（学校食堂）：某学校食堂就餐高峰时段集中爆炒，油烟浓度高。选用 KL-D-Q160/Q200 设备，定时清洗模式夜间自动运行，设备长期保持高效净化状态，满足食堂排烟环保要求，减少后勤维护工作量。

案例三（政企单位食堂）：某政企单位综合食堂选用 KL-D-Q240 设备，配套外置清洗主机水箱，自动化无人值守运行，无需专人维护，长期稳定达标排放，降低年度运维成本。

说明：以上为产品典型应用场景示意，具体项目案例与安装现场资料可联系品牌方获取。

供货与服务

供货包含内容：

· KL-D-Q 净化主机整机（不锈钢箱体 + 静电电场 + 自清洗喷淋系统 + 高压电源组件）。

· 外置清洗主机水箱（含清洗水泵、储水箱、控制系统）。

· 设备安装说明书、电气原理图。

· 出厂检测报告、技术参数文件。

安装使用要点：

· 设备安装于排烟管道系统，建议安装在风机前端。

· 需现场接入自来水进水口、排水口，用于自清洗功能。

· 可设置定时自动清洗周期，设备按设定时间自动完成喷淋清洗。

· 日常仅需定期清理集油区域，无需频繁拆装电场。

· 电气接线建议由持证电工完成，严格遵守设备接线说明书。

常见问题（FAQ）

Q1：油烟净化设备为什么要配清洗主机？

答：清洗主机为设备提供自动喷淋所需的水路动力与控制，集成清洗水泵、储水箱、控制系统，与净化主机联动运行，是实现免拆机自动清洗的核心配套。

Q2：自动清洗需要人工操作吗？多久清洗一次？

答：不需要人工操作。设备支持定时清洗（1-15 天周期自由设定，可设置打烊后夜间自动运行）与手动一键清洗两种模式，喷淋、排污、风干全程自动完成，无需人工干预。

Q3：现场安装需要具备什么条件？

答：设备安装于排烟管道系统，建议安装在风机前端；需现场接入自来水进水口与排水口，用于自清洗功能。设备支持落地安装与吊装改造。

Q4：清洗后的污水怎么处理？

答：腔体底部为斜坡集污结构，含油污水自动汇集，经 DN50（2 寸）排水口定向排出。日常只需定期开门检查、清理集油区域即可。

Q5：净化效果能达到什么水平？

答：设备净化效率≥98%，异味去除率 60% 以上，符合 GB 18483-2001《饮食业油烟排放标准（试行）》，支持低空直排。

Q6：设备有哪些安全防护措施？

答：搭载第六代闭环数字恒压电源，电压输出稳定；停机自动释放残余静电；短路、漏电、打火 0.05 秒极速断电保护；高频陶瓷绝缘子防水防油耐高温，杜绝爬电击穿；整机 IP65 防水等级，隔绝喷淋水汽侵入电路。

Q7：风量型号如何选择？

答：KL-D-Q 系列覆盖 6000-32000m³/h 六档风量：中小型餐饮门店选 Q60/Q80；学校食堂、单位食堂、美食广场等中型场景选 Q160/Q200；大型食堂、中央厨房选 Q240；商业综合体、多商户集中排烟选 Q320。也可结合实际工况提供选型建议。

Q8：外形尺寸可以定制吗？

答：系列各型号外形尺寸与进出风法兰尺寸为标准配置（取自 CAD 工程图纸），支持非标尺寸定制，可按项目现场条件适配。

Q9：自动清洗需要频繁更换耗材吗？

答：自动清洗以清水或除油剂混合热水喷淋为主，喷淋结构依靠水力驱动，无电机、齿轮等易损件，日常维护以定期清理集油区域、检查排水管路为主，无频繁更换的消耗件。
